处理系统 | CPU | 12/13th Intel® LGA 1700 CPU |
芯片组 | Intel®B760 |
BIOS | AMI 128M BIOS，ACPI supported，来电开机 |
内存 | 技术架构 | 双通道DDR5 5600MHz |
插槽 | 2*DDR5内存槽，SODIMM，内存最大支持64GB |
显示 | 图形控制器 | CPU内建 (具体性能视CPU而定) |
1*J_HDMI | 2*8pin排针，2.0mm |
1*VGA | 1*12pin排针，2.0mm |
1*LVDS | 2*15pin排针，2.0mm |
多显示支持 | VGA/HDMI/EDP，支持同步或异步显示 |

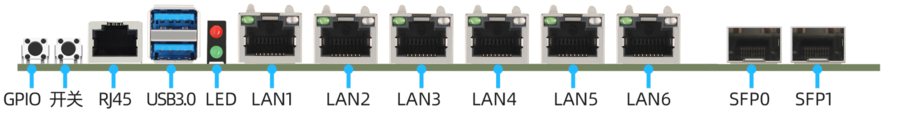

网络 | LAN | 6*LAN（Intel i225/i226），LAN3-6支持Bypass |
SFP | 2*SFP_CAGE光口 |
串口 | RJ45_COM1 | 1*RS232，RJ45接口和COM1排针二选一 |
COM2 | 1*RS232/485 ，2*5pin排针2.54mm |
USB | USB3.2 | 2*USB3.2 Gen 10GB，2*USB3.2 2*10Pin排针2.00mm |
USB2.0 | 4*USB2.0 2*5Pin排针2.54mm，1*加密USB2.0端口 |
存储设备 | SATA | 4*SATAIII接口，最大传输速率6Gb/s |
M.2 | 2*M.2 SSD 2280（NVME PCIe3.0 x4） |
拓展接口 | PCIE | 1*PCIE 16X，90度侧插 |
MPCIE | 1*MPCIE/MSATA |
WIFI | 1*M.2 E-KEY（PCIe3.0/2.0协议，支持WIFI/BT模块） |
4G/5G | 2*M.2 B-KEY（USB2.0/USB3.0协议，支持4G/5G模块） |
I2C | 扩展支持GPIO带隔离16路 |
硬件监测 | 看门狗 | 0-255S，系统复位 |
电压 | +12V，3.3V，5V，CPU Vcore，DDR Power电压检测 |
风扇 | 1*CPUFAN，2*SYSFAN |
硬件控制 | 来电开机 | JAT_ATX跳冒选择：短接1-2：OFF，短接2-3：ON |
TPM | TPM2.0硬件加密 |
电源规格 | DC_IN | DC 12-24V，DC头5.5*2.5mm |
温度 | 存储温度 | -20℃ -70℃ |
工作温度 | -20℃ -60℃ |
存储湿度 | 0-90%RH，相对湿度，无凝露 |
工作湿度 | 0-90%RH，相对湿度，无凝露 |
PCB规格 | 板型大小 | 245mm*180mm |
